卫生间精细化设计规范

卫生间是家庭生活卫生和个人生活卫生的专用空间，人们对卫生问及其卫生设施的要求越来越高，卫生间设计成为住宅设计的重点，今天成都装修网就给大家分享精细到毫米级的卫生间设计......

一.住宅卫生间的规范要求篇

①.卫生间的布置

（1）、每套住宅应设卫生间，第四类住宅宜设两个或两个以上卫生间。每套住宅至少应配置三件卫生洁具，不同洁具组合的卫生间使用面积不应小于下列规定：A 设便器、洗浴器（浴缸或喷淋）、洗面器三件卫生洁具的为3平米；B设便器、洗浴器两件卫生洁具的为2.5平米；C 设便器、洗面器两件卫生洁具的为2平米；D 单设便器的为1.1平米。

（2）、卫生间不应直接布置在下层住户的卧室、起居室（厅）、餐厅和厨房的上层。可布置在本套内的卧室、起居室（厅）和厨房的上层；并均应有防水、隔音和便于检修的措施。（注：卫生间也不能布置在工人房的上层，但可以布置在储物间的上层）；

（3）套内应设置洗衣机的位置；

（4）卫生间应设置便器、洗浴器、洗面器等设施或预留位置；

（5）卫生间可布置在地下室或半地下室，且必须采取采光、通风、日照、防潮、排水及安全防护措施。

（6）大户型主卫生间宜洗、浴分间设置，洁具设施要与户型档次相匹配；应设管道井。

（7）当下层为商用空间时，结构设计时应考虑卫生间洁具的布置，避免洁具正下方是大梁，导致无法居中安装。

②卫生间的层高和室内净高

❶卫生间的室内净高不应低于2.20ｍ。

❷卫生间内排水横管下表面与楼面、地面净距不应低于1.90ｍ，且不得影响门、窗扇开启。

③卫生间的门窗

（1） 卫生间门洞最小尺寸0.7m（洞口宽度）、2.0m（洞口高度）（门洞口高度不包括门上亮子高度，门洞两侧地面有高低差时，以高地面为起算高度。）（注：卫生间门750*2100，位于门洞外樘；门下方宜设300*300或250*250通风百页；无百页者，门下空隙不应小于30mm；卫生间、厕所采用钢门框或推拉门时，门洞口宽度可为0.6m）。

（2） 无前室的卫生间的门不应直接开向起居室（厅）或厨房。

（3） 卫生间外窗设计

1. 由于卫生间有较强的私密性和较高的采光通风要求，卫生间窗若采用常规的距地900mm、宽600~900mm、高1500mm外窗，会导致对外面积太大，不利于私密性，倘若拉行窗帘，则又造成采光通风不利。因此卫生间设计中窗台高一般1300~1500mm左右，窗扇上悬，这样窗可常开，既保证了卫生间的采光通风效果，又不影响私密性。（注：里面有特殊造型要求的窗、景观卫生间除外）；

2. 当两户卫生间位于凹槽相对布置时，窗应错位布置避免通视；卫生间窗采用磨砂玻璃。

④卫生间的室内环境

采用自然通风的房间，其通风开口面积应符合下列规定：

（1） 明卫生间的通风开口面积不应小于该房间地板面积的1/20.

（2） 严寒地区卫生间应设自然通风道。注释：无直接自然通风的卫生间一般设置自然通风道或通风换气设施。自然通风道的位置宜设于窗户或进风口相对的一面，以保证全室换气。

（3） 是否明卫跟地域有关（大连、西安、上海等允许双卫或多卫时有意暗卫）。

⑤卫生间的其他专业设计

01卫生间结构要点

现在的设计中通常做法宜降低卫生间内结构板标高300~400mm，一般情况下要求卫生间楼、地面标高要低于相邻房间的楼、地面20 mm。

02卫生间给排水要点

（1）卫生间排水采用同层排水或侧向排水。

（2）建筑标准要求较高的多层住宅和10层及10层以上高层建筑卫生间排水设专用通气立管（为使排水系统空气流通，压力稳定，防止水封破坏而设置的与大气相通的管道），阳台排水设伸顶通气管。（各个地区的要求有异）

（3）住宅的排污水横管宜设于本层套内，便于检修和疏通。

（4）所有卫生器具自带或配套的存水弯，其水封度不得小于50mm。（由于水封蒸发损失、自虹吸损失以及管道内气压变化等因素而要求的最低限）

（5）卫生器具和配件应采用节水型产品，不得使用一次冲水量大于6L的坐便器。

（6）给水和集中热水供应系统，应分户分别设置冷水和热水表。卫生器具和配件应采用节水性能良好的产品。管道、阀门和配件应采用不易锈蚀的材质。

（7）地下室、半地下室中低于室外地面的卫生器具和地漏的排水管，不应与上部排水管道连接，应设置集水坑用污水泵排出。

（8）卫生间的排水立管应单独设置，且排水管道不得穿越卧室。

（9）地漏。布置洗浴器和布置洗衣机的部位应设置地漏，其水封深度不应小于 50mm。构造内无存水弯的卫生器具与生活排水管道连接时，在排水口以下应设存水弯，其水封深度不得小于50mm。布置洗衣机的部位宜采用能防止溢流和干涸的专用地漏。

卫生间应从门口向地漏找坡度；地漏应设在室内最低端并靠近浴盆或淋浴喷头。

03卫生间电气要点

（1）住宅卫生间一般设有洗浴设备，属于严重潮湿场所，电源插座应设置漏电保护装置，电源插座漏电电流保护装置的动作电流可定为30mA。（《漏电保护器安装和运行》、《民用就按住电气设计规范》）

（2）卫生间的电源插座宜设置独立回路，减少电气火灾的危险。

（3）洗浴设备的卫生间应作等电位联结。

（4）任何开关的插座，必须至少距淋浴间的门边0.6m以上，并应有防水、防潮措施。

04卫生间通风空调要点

（1）无外窗的卫生间应设置有防回流构造的排气通风道，并预留安装排气机械的位置和条件。

（2）卫生间的门，应在下部设有效截面积不小于0.02平方米的固定百叶，或距地面留出不小于30mm的缝隙。（注：主要针对卫生间的外窗关闭或暗卫生间无外窗时，必须通过门进风）

（3）卫生间排气道、排气扇设置

1.一般排气道设置应避免靠近给水管及设在门后；如条件限制必须设在门后时，一定注意门垛净尺寸满通风道的安装尺寸；

2.排气道大小尺寸应选用标准图集，排气道截面为矩形，进气口设在长边、短边均可，排气口高度一般洞中心距地2600mm。（注：按实际装有排气道的建筑楼层数来选取）

3.卫生间的排水干管与排风道不可共用。

4.卫生间排气扇一般设置在能直通室外的实墙或卫生间的窗固定扇上，洞口大小一般为≥Φ200的圆洞，或为≥200*200的方洞。

5.普通有外窗的卫生间排气扇应安装在窗固定扇上或安装在卫生间能直通室外的实墙上；高档次宜结合吊顶设吸顶式排风扇；无外窗的卫生间排气扇应与通风道排风口相连。

6.当卫生间为暗厕应设通风道。（大部分地区现在都是明卫生间，但大连等地区当住宅设双卫时，允许其中一个为暗厕）

02二.卫生间的布局篇

①卫生间面积的控制

卫生间的面积标准

1.健康住宅标准

主卫生间：最低6㎡，一般7㎡，推荐8㎡。

次卫生间：最低3㎡，一般4㎡，推荐5㎡。

2.《住宅设计规范》标准

设便器、洗浴器（浴缸或喷淋）、洗脸盆三件洁具：≥3㎡；

设便器、洗浴器二件洁具：≥2.5㎡；

设便器、洗脸盆二件洁具：≥2㎡。

3.一般当只设一个卫生间时，合理面积是3-5㎡左右；设两个卫生间时，公用卫生间面积不宜小于2㎡；主卧卫生间宜在3㎡之内。

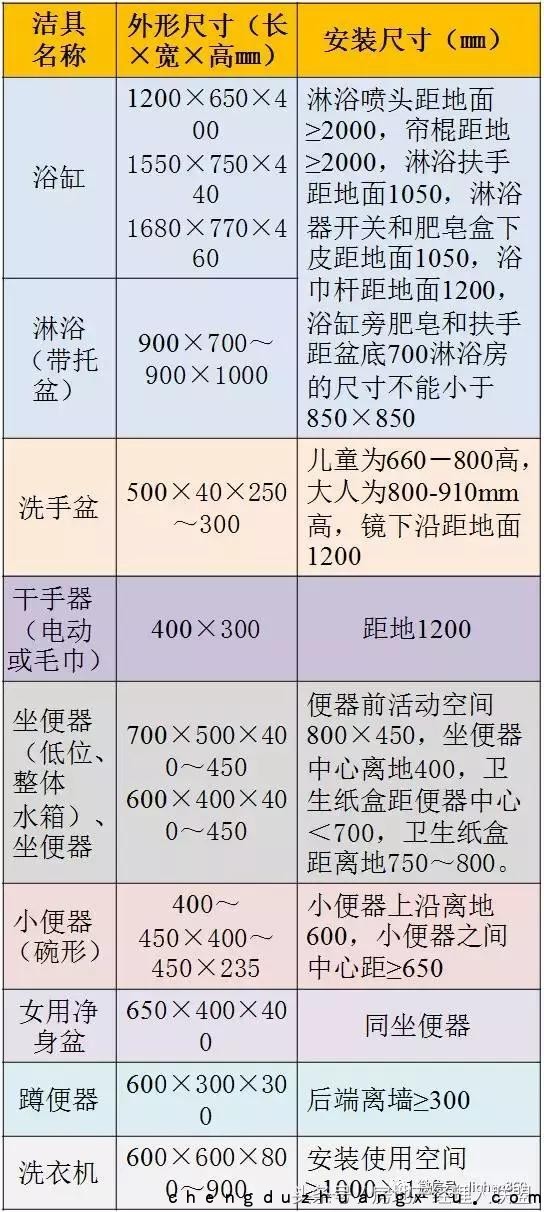

②卫生器具的尺寸及安装要求

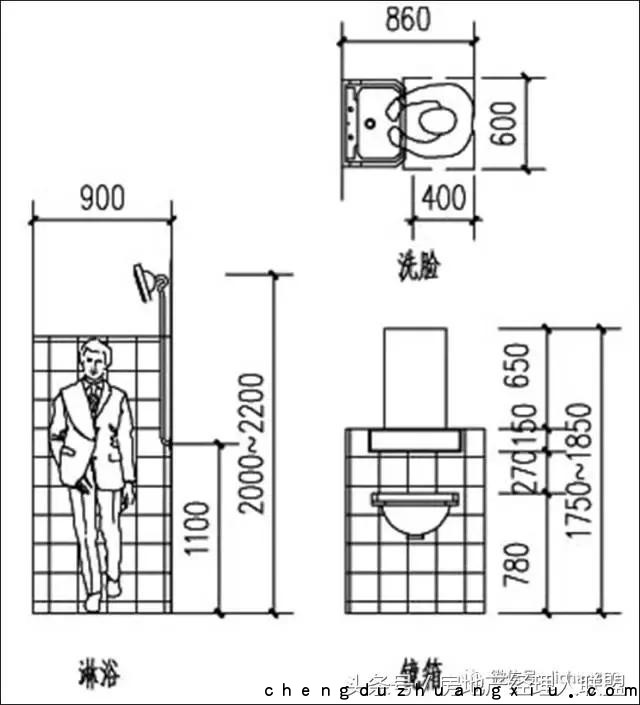

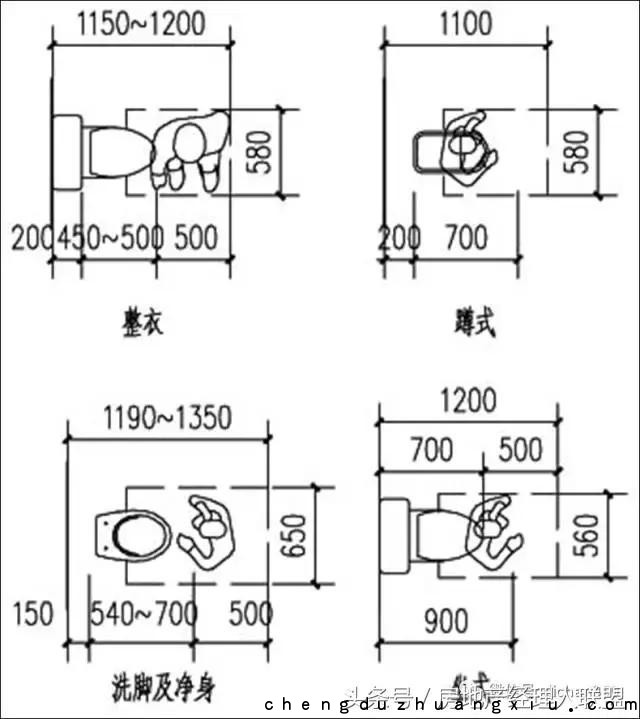

③人体与卫生设备组合尺度

④卫生设备与管道组合尺度

04四.卫生空间3大形式

住宅卫生间空间的平面布局与气候、经济条件，文化、生活习惯，家庭人员构成，设备大小、形式有很大关系。因此布局上有多种形式，例如有把几件卫生设备组织在一个空间中的，也有功能分离的现象分置在几个小空间中的，使卫生间的使用更加方便合理。归结起来可分为兼用型、独立型和折中型三种形式。

① 兼用型（集中型）

——把浴盆、洗脸池、便器等洁具集中在一个空间中，称之为兼用型。

单独设立洗衣间，可使家务工作简便、高效，卫生间总出入口只设一处，是利于布局和节省空间的一种做法。这种布局一般洗衣机不考虑放置在卫生间内。

优 点：节省空间、经济、管线布置简单等。

缺 点：一个人占用卫生间时，影响其他人的使用；此外，面积较小时，贮藏等空间很难设置，不适合人口多的家庭。兼用型中一般不适合放洗衣机，因为入浴等湿气会影响洗衣机的寿命。

❶经济布置

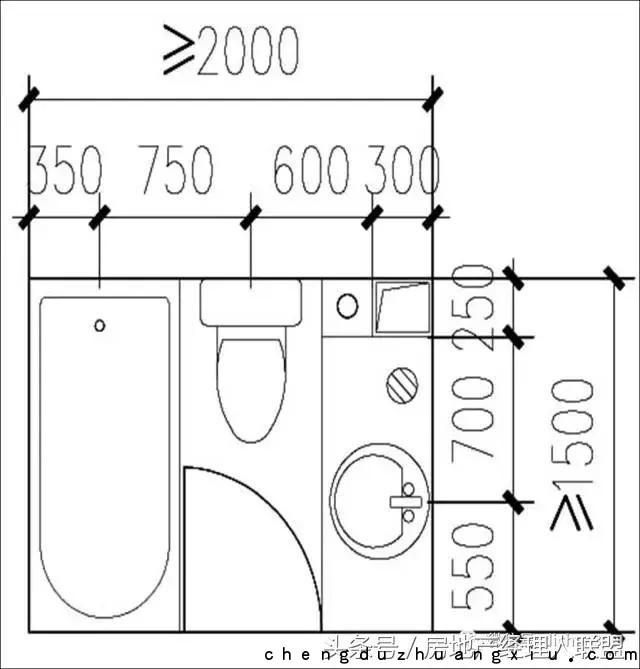

图一：

净面积3㎡，布置浴缸、坐便器、洗面盆三大件器具，还设置了排气道、地漏等。排气道的选择按实际装有排气道的建筑楼层计算，其截面外形尺寸按层数选取。本图选择的是最小的外形尺寸。

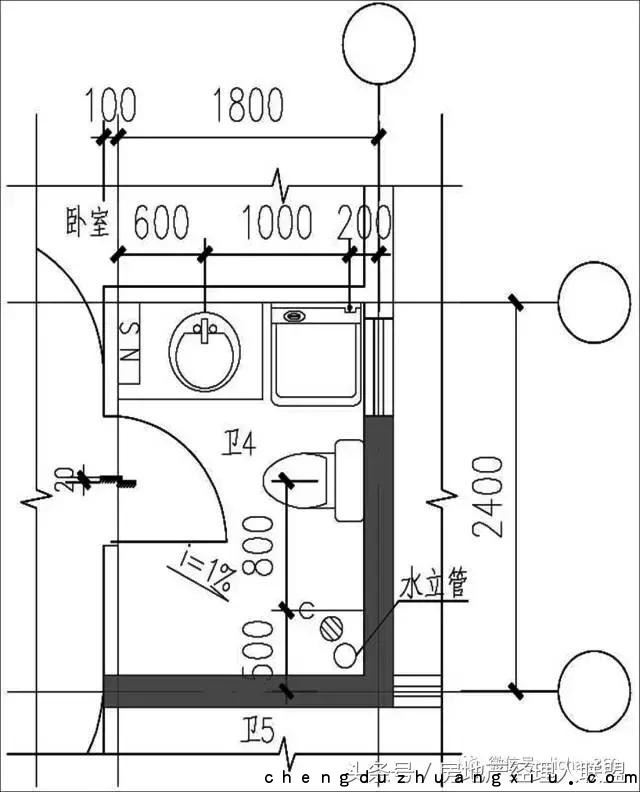

图二：

净面积3.24平米，布置淋浴、坐便器、洗面盆三大件器具。

❷极限布置

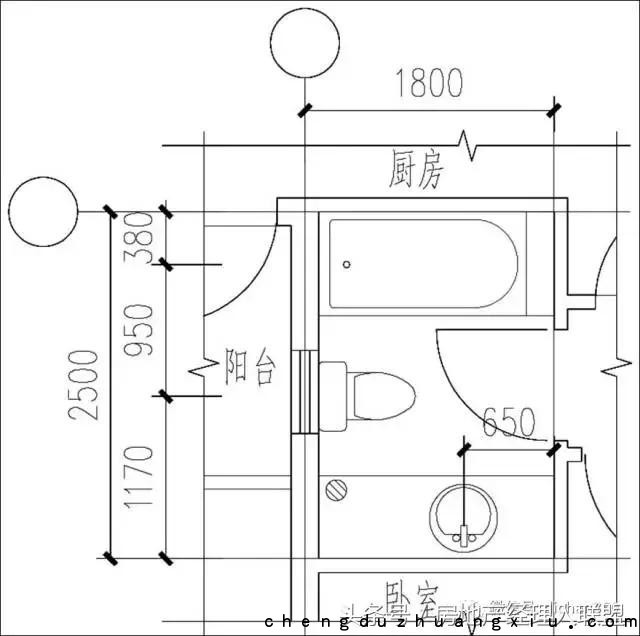

图三:

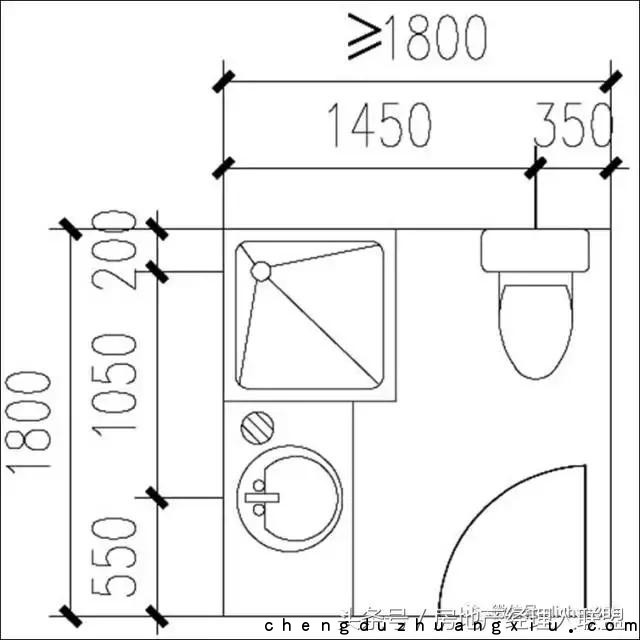

净面积2.7㎡，布置淋浴、坐便器、洗面盆三大件器具，适用于小户型，单身公寓等类型。

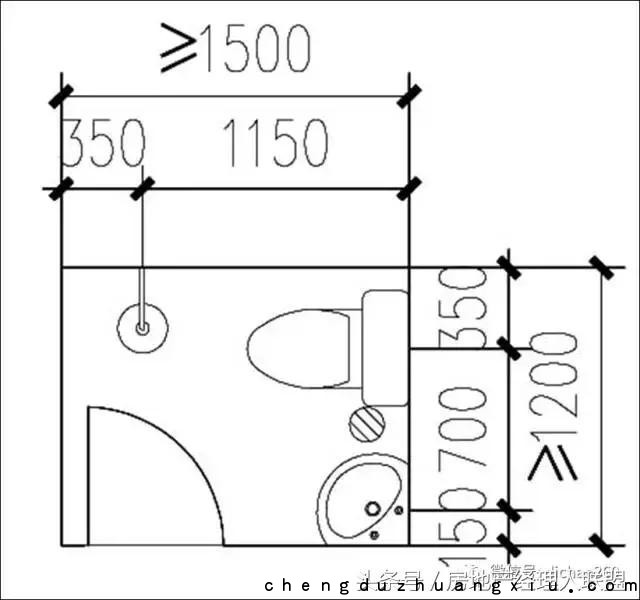

图四：

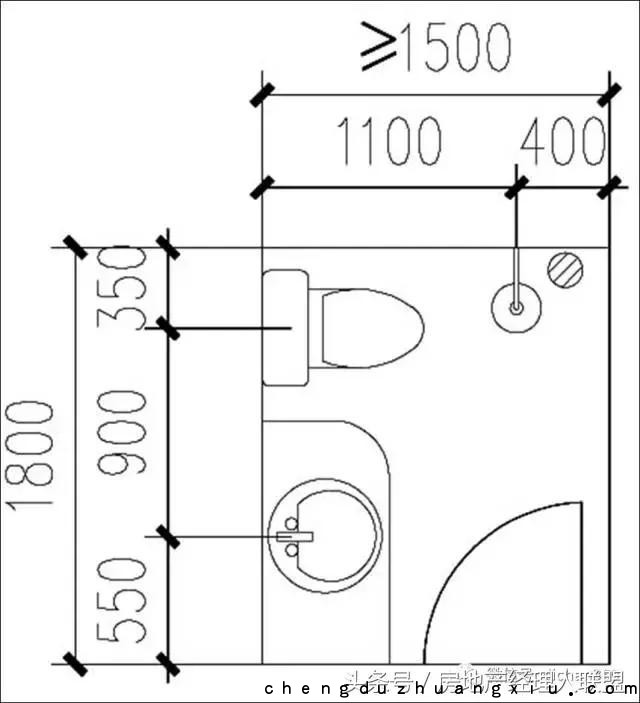

净面积2.16㎡，布置淋浴、蹲便器、洗面盆三大件器具适用于单身公寓或别墅中工人房等类型

② 独立型卫生间

浴室、厕所、洗脸间等各自独立的卫生间，称之为独立型。

优 点：各室可以同时使用，特别是在高峰期可以减少互相干扰，各室功能明确，使用起来方便、舒适。洗衣机一般会考虑放置在此类空 间内。

缺 点：空间面积占用多，建造成本高。

图一：

净面积7.2㎡，适用于大户型类，空间面积占用较多，各个卫生间空间相对独立。

③折中型（分离型）

——卫生空间中的基本设备，一些独立部分放到一处的情况称之为折中型。

优 点：相对节省些空间，组合比较自由，有时洗衣机位置也放置于此空间内。

缺 点：部分卫生设施设置于一室时，仍有互相干扰的现象。

经济布置

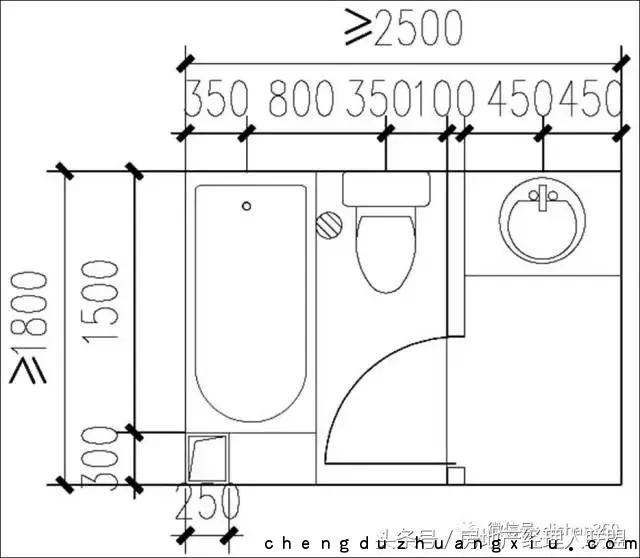

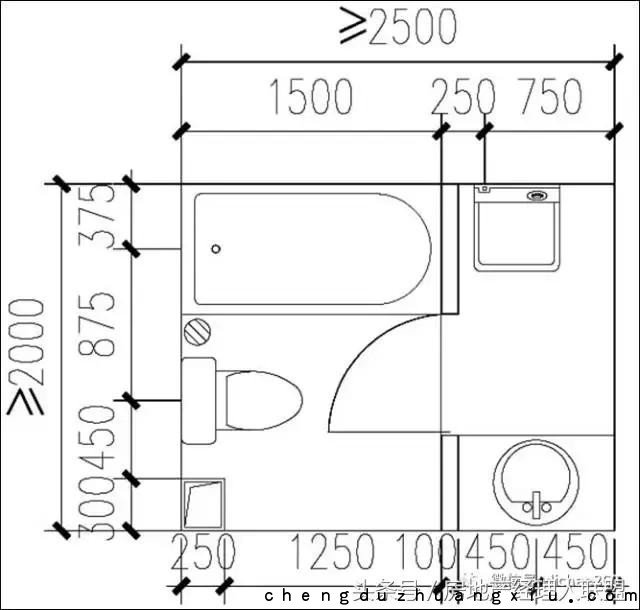

图一：

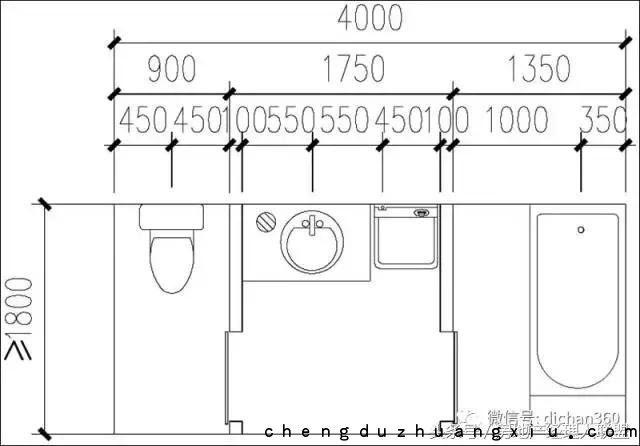

净面积5.0㎡，洗衣机与洗面盆分离设置，利用使用，但相对比较浪费使用间。

图二：

净面积4.50㎡，洗面盆分离设置，布置浴缸、坐便器、洗面盆三大件器具，比较经济实用的一种布局。

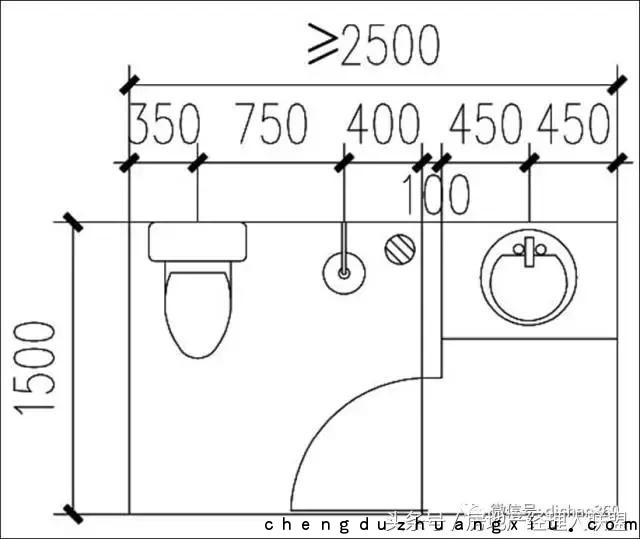

图三：

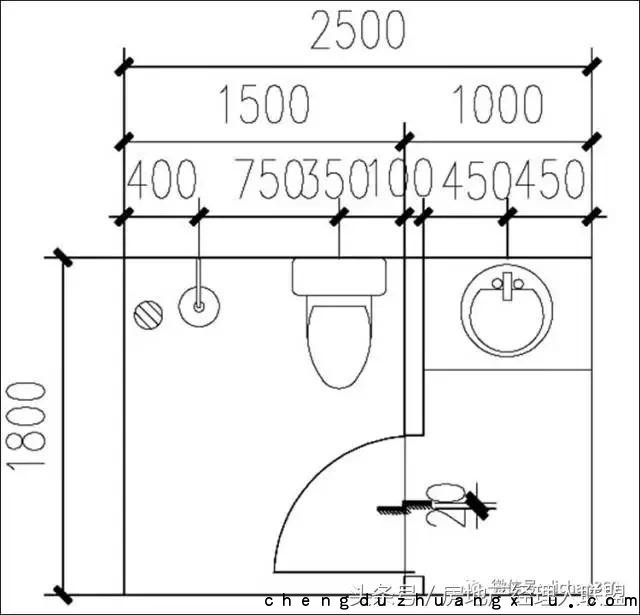

净面积4.32㎡，洗面盆分离设置，布置淋浴、坐便器、洗面盆三大件器具，比较经济实用的一种布局。

❷极限布置

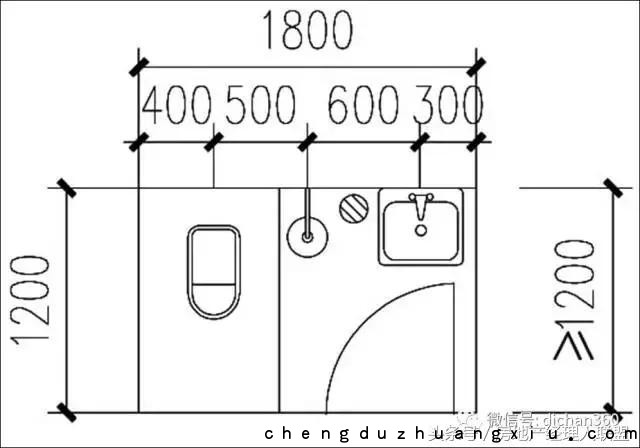

图四 净面积3.75㎡

除了上述几种基本布局形式以外，卫生空间还有许多更加灵活的布局形式，这主要是因为现代人给卫生空间注入新概念，增加许多新要求的结果。在现在的别墅及花园洋房设计中通常有工人房设计，因此附属的卫生器具也应注意。

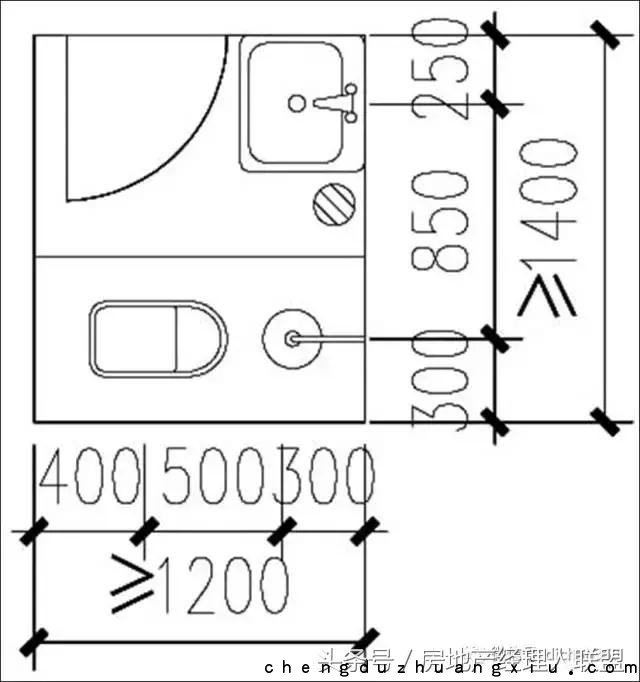

图五

图六

目前工人房卫生间大都设置蹲便器、洗手盆、淋浴三大件，且最小的卫生间门洞宽≥600mm。(详图五、图六)

④卫生间如何布置?

布置原则：

1.长边原则。尤其是长行空间是，布置三大卫生器具的首先长边布置；而方正的空间则根据周围的空间环境来确定器具摆放。（例如有窗户、门位置等）

2.实墙面原则。洗面盆及淋浴布置时要注意实墙面的选取；（洗面盆上方一般都安装有镜子，镜下沿距地面1200，淋浴喷头距地面≥2000）

3.空间做整原则。

卫生间的布置原则（总结）

1.卫生间的面积较小，一般附设在房间周围，也有部分是与厨房临近的，方便了管线的集中，以及垃圾的清理。（若是采用煤气热水器供应淋浴器热水，更应使卫生间与厨房紧靠；当然现在市场中卫生间与厨房不邻的布局方式也很多，而且都被大家所接受。）

2.卫生间有一定的私密性，因而卫生间的外门在住宅中的位置，不宜正对入口或者直接对起居室。（向起居室开门会使使用者感到不便，而且会把卫生间的气味带进起居室内，从而破坏室内环境气氛。）

布置便器的卫生间的门不应直接开在厨房内（《住宅建筑规范》）

3.住宅中，卫生间宜重叠设置，以减少管线长度。不得将卫生间直接布置在下层住户的卧室、起居室、餐厅、厨房的上层。（因为卫生间漏水现象普遍，同时会出现管道噪声、水管冷凝水下滴等问题，影响居住质量。）

跃层住宅中允许将卫生间布置在本套内的卧室、起居室、厨房上层，但应采取可靠的防水、隔音和便于检修的措施。

05五.卫生间优化案例篇

卫生间优化案例①

本项目位于北方，此卫生间所处的套型无生活阳台，设计时洗衣机位置考虑放置在卫生间空间中，但由于此空间建筑面积只有3.74㎡，故而紧凑合理的布局尤显重要。

本项目位于北方，此卫生间所处的套型无生活阳台，设计时洗衣机位置考虑放置在卫生间空间中，但由于此空间建筑面积只有3.74㎡，故而紧凑合理的布局优显重要。

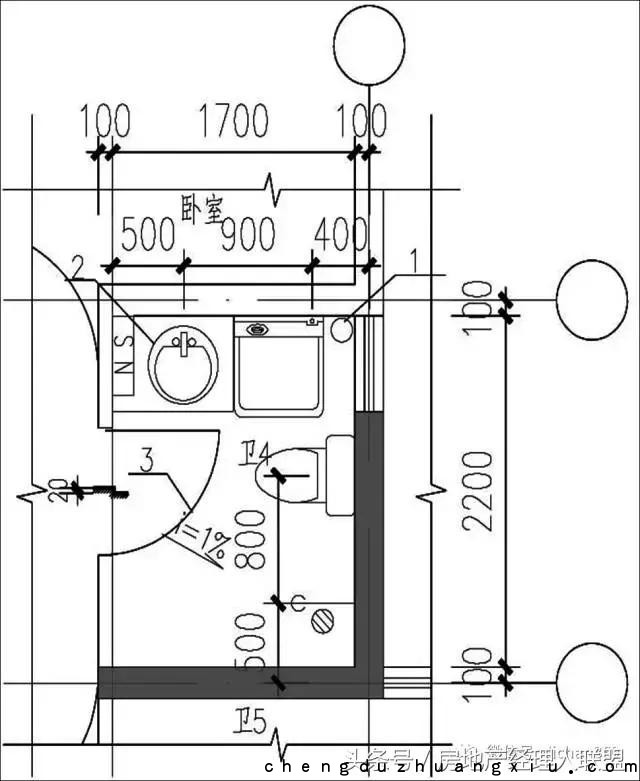

原卫生间平面图

修改后卫生间平面图

问题点：

1、给水立管位置紧靠窗，既不美观又影响立管的固定；

2、由于北方卫生间要采暖，暖通的分集水器组位于洗面盆下，而此洗面盆本身的长度有限，且旁边还放置洗衣机、水立管位置等，就使得洗面盆长度更狭窄；

3、门开启方向影响洗面盆的使用。

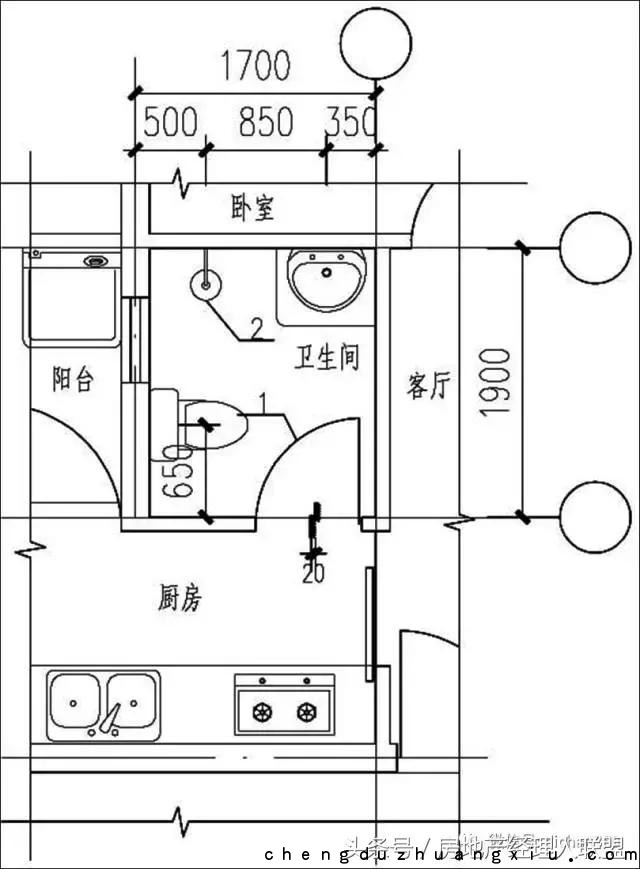

卫生间优化案例②

本例位于深圳横岗的项目，以小户型为主，此套型一房一厅有生活阳台，洗衣机放置在生活阳台，建筑面积相对比较狭小，因而卫生间布局设计比较重要，详见下图所示：

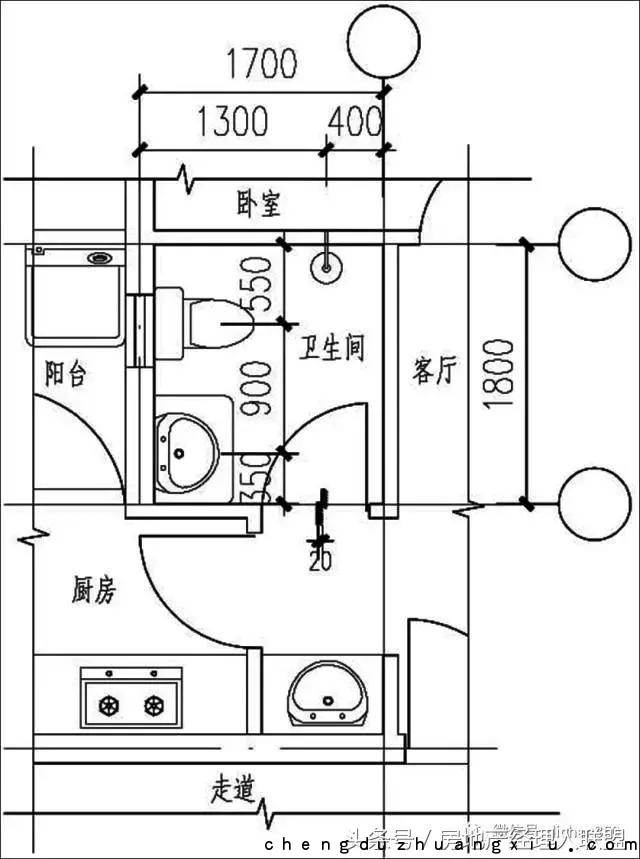

修改前卫生间平面图

修改后卫生间平面图

问题点：

1、无前室的卫生间门不应直接开向厨房；（《住宅设计规范》中的强条规定）

2、坐便器布置需要与窗位、门位有一定的对应关系，尽量能将淋浴、洗手盆沿一完整的墙面布置，原图中布置不利用其使用，也因注意立管位置不影响美观及窗开启。

06六.卫生间风水篇

①厕所不宜在西南或东北方

厕所浴室重在来水和去水，水气甚重，倘若开在西南或东北两个气当旺的方位，会有“土克水”的毛病发生，因此不吉利，尤其是家人健康会受损。

②厕所不宜开在房屋的中心

这种说话有两点原因解释：根据“洛书”的记载，中央属“土”，倘若厕所浴室在房屋的中央，则发生了“土克水”的毛病，故不吉利了房屋的中心正如人的心脏一样，至为重要，厕所开在那里便显得不伦不类，非但有碍观瞻，而且有违风水之道。

③厕所不宜开在南方

因男方“火”气重，与“水气”重的厕所形成水火不相容，故此不吉利。

④厕所宜压在凶方

厕所宜压在凶方，忌压在吉方

⑤厕地点宜隐蔽

因为浴厕被认为是较为不洁及隐私的地方，所以不宜太瞩目。厕所门不宜对正大门，两者成一直线，这样非但有碍观瞻，而且有违风水之道，风水学认为这样会导致疾病丛生，尤其是患恶性的肿瘤。即使厕所并不是正对大门，但也不宜位于瞩目之处。

⑥浴厕不宜改为睡房

现代都市地狭人稠，寸土如金，往往有些家庭为了节省空间，便把其中一间浴厕改作睡房，藉以多挤一些人口，但这样却违反了风水之道，而且严格来说，亦不符合环境卫生。在风水学来说，浴厕是被视为不洁之地，是应该开在凶方来镇压住凶星的，所以睡房临近浴厕已是不太适宜，更何况是把浴厕改作睡房。

而从环境卫生来说也不适宜，因为虽然把自己那层楼的浴厕改作睡房，但楼上楼下去并不如此，如此一来，自己那层的睡房便被上下层浴厕夹在中间，相当难堪。此外，楼上的浴厕若有污水渗漏，睡在其下的人便会首当其冲，根本不符合环境卫生之道。

⑦浴厕应常保持清洁

浴厕正如风水古籍所谓“出秽”的地方，故此应该十分注意清洁卫生，否则便易滋生病菌。

⑧浴厕应常保持清洁

厕所浴室应该时常空气流通，让外边清新的空气流入，吹散厕所内的污浊空气。所以厕所内的窗或气窗便要时常打开，以便吸纳多些清新空气。

更多成都室内装修设计规范知识干货请关注成都装修网。
